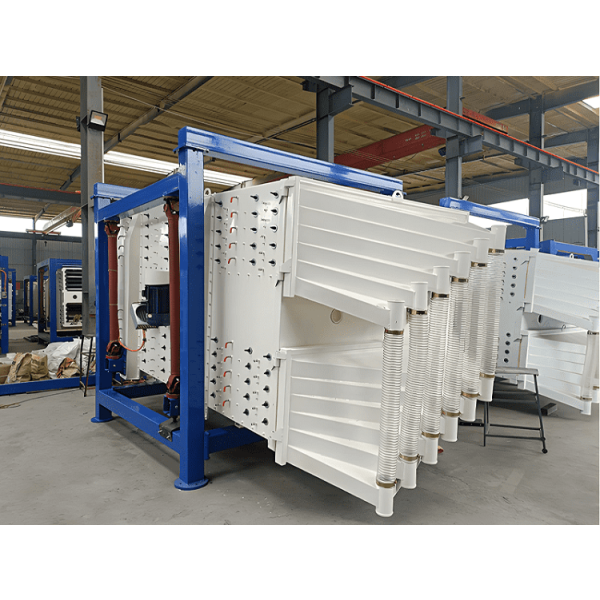

مصفاة بهلوان مربعة الشكل

نظرة عامة على الغربال الهزاز المربع

الغربال الهزاز المربع المتأرجح (المعروف أيضًا باسم الغربال الاهتزازي الترددي،الغربال الاهتزازي الدقيق ) هو نوع من معدات الغربلة عالية الدقة والكفاءة العالية التي تجمع بين الحركة المركبة للاهتزاز والتأرجح. وهي تحقق تصنيفًا دقيقًا للحبيبات والمساحيق ومواد الطين من خلال محاكاة حركة الغربلة اليدوية التقليدية - أي الحركة الترددية والهزّ اللطيف.

وتتمثل ميزاته الأساسية في دقة الفرز العالية، والقدرة الكبيرة، دون تدمير بنية جسيمات المواد، ويستخدم على نطاق واسع في الصناعة الكيميائية، والمعادن، والمعادن غير الحديدية، والمواد الغذائية، والمواد الكاشطة وغيرها من الصناعات التي تتطلب كفاءة ودقة عالية في الفرز.

الخصائص التقنية للمنخل المتأرجح المربع

1. دقة عالية وإنتاجية عالية: حركة التأرجح الفريدة تجعل المواد الموجودة على سطح الغربال مشتتة بالكامل وقريبة من فتحات الغربال، مما يحسن بشكل كبير من كفاءة ودقة الغربلة.

2. التشغيل السلس وعمر الخدمة الطويل: تصميم معقول، وهيكل قوي، وحركة ناعمة، وتأثير صغير على أساس المعدات والمواد، وتشغيل سلس وموثوق به وعمر خدمة طويل.

3. توفير الطاقة وحماية البيئة: استهلاك منخفض للطاقة، ضوضاء منخفضة، تسرب أقل للغبار، بما يتماشى مع متطلبات الإنتاج الصديق للبيئة.

4. إطار شبكي فريد من نوعه وجهاز إزالة الشبكة: تصميم إطار شبكي خاص ونظام إزالة الشبكة مثل الكرة المرتدة يمكن أن يمنع بشكل فعال انسداد الشاشة، وإطالة عمر خدمة الشاشة، والحفاظ على إنتاجية عالية ودقة عالية.

5. تصميم معياري، مرونة قوية: يمكن اختيار طبقة واحدة ومتعددة الطبقات (حتى 5 طبقات) حسب الرغبة، ويمكن تدوير منفذ التفريغ وتعديله بزاوية 360 درجة، وهو مناسب للترتيب والتوصيل بخط التجميع.

6. سهولة الصيانة والتكلفة المنخفضة: اعتماد الإنتاج القياسي والمهني لملحقات الشاشة الاهتزازية، وسهولة الاستبدال، والتشغيل الآمن والموثوق، وتوفير تكاليف الصيانة.

7. قابلية التطبيق على نطاق واسع: يمكنها فحص المواد بشكل فعال في أشكال مختلفة مثل الحبيبات والمسحوق والطين وما إلى ذلك.

مبدأ عمل غربال التأرجح المربع

يتم تشغيل مبدأ العمل لغربال التأرجح المربع بشكل أساسي بواسطة هيكل العجلة غريب الأطوار للمحرك، مما يولد قوة القصور الذاتي الترددية حول تغيرات المحور الثابت.

بعد بدء تشغيل الجهاز، فإن قوة القصور الذاتي هذه تجعل صندوق الغربال (جسم الاهتزاز) ينتج اهتزازًا تبادليًا ذهابًا وإيابًا يشبه المهد. يقوم سطح الغربال وصندوق الغربال ككل بعمل تأرجح دوري، مما يؤدي إلى تأرجح المادة على سطح الغربال لإنتاج حركة قفزات اتجاهية.

في هذه العملية

• الجسيمات الأصغر من ثقب الغرب ال لديها فرص أكبر للمرور من خلال ثقب الغربال، وتصبح مادة الغربال.

• أما المواد الأكبر من الثقوب في التدحرج والقفز المستمر، على طول سطح الغربال للتحرك للأمام، وفي النهاية يتم تفريغها من منفذ التفريغ، وتصبح مادة الغربال.

عادة ما يتم ترتيب سطح الغربال أفقياً أو مائلاً قليلاً (0°-5° )، ويمكن تعديل زاوية الميل للتكيف مع خصائص المواد المختلفة.

جدول المعلمات الفنية الرئيسية لمنخل الاهتزاز المربع

ملاحظة: WELL-2036 هو الطراز ذو أكبر مساحة غربلة فعالة في القائمة. إن زاوية ميل سطح الغربال وتردد الدوران وشوط صندوق الغربال كلها معلمات قابلة للتعديل، والتي يمكن ضبطها على النحو الأمثل وفقًا لخصائص المواد من أجل تحقيق أفضل تأثير غربلة.
