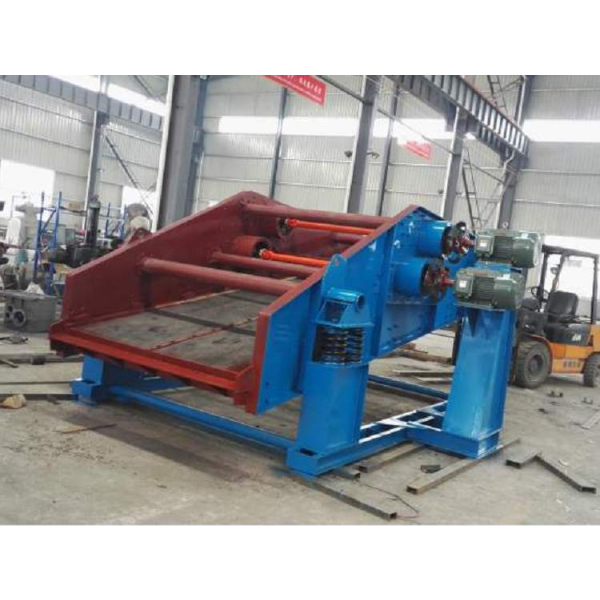

نظرة عامة على المنتج
الغربال الاهتزازي عالي التردد هو عبارة عن معدات غربلة عالية الكفاءة مصممة خصيصًا لنزح المياه وإزالة الترشيح وإزالة المواد الدقيقة الحبيبات. الميزة الأساسية لها هي استخدام تردد الاهتزاز العاليوالسعة المنخفضة، والتي يمكن أن تدمر بشكل فعال توتر سطح المادة، وتجبر المواد ذات الحبيبات الدقيقة على إعادة ترتيبها على سطح الشاشة، وبالتالي تحسين كفاءة نزح المياه وقدرة المعالجة بشكل كبير. تغطي الشاشة ذات التردد العالي التي تنتجها شركتنا نوع الاهتزاز العلوي وهيكل نوع الاهتزاز السفلي الأصلي، خاصة أن تصميم نوع الاهتزاز السفلي يبسط إلى حد كبير عملية الصيانة، والموثوقية الممتازة، ويستخدم على نطاق واسع في طين مناجم الفحم، ومخلفات مصنع معالجة المعادن، ومصنع معالجة الفحم، والفحم وعمليات نزح المياه من الفحم والمواد الأخرى.
مبدأ العمل الأساسي
تولد المعدات اهتزازًا عالي الكثافة عالي التردد من خلال المثير المتزامن ذاتي اللامتراكز للكتلة. سطح الغربال تحت اهتزاز عالي التردد، بحيث يتغلب سطح المواد ذات الحبيبات الدقيقة (مثل ملاط الفحم والمخلفات) بقوة تسارع ضخمة، على التوتر السطحي للماء بشكل فعال، بحيث يتم فصل الماء بسرعة من خلال فتحات الغربال. يمكن للاهتزاز الإلزامي أيضًا أن يمنع ثقوب الغربال من الانسداد ويحافظ على عملية نزح المياه المستمرة والفعالة. تضمن زاوية اتجاه الاهتزاز المحسّنة (عادةً 45 درجة) أن يكون للمادة مسار مناسب على سطح الغربال، مما يضمن نتائج نزح المياه ويوفر سعة كافية.
مزايا وخصائص المنتج
-
نزح فعال للمياه بكفاءة: خصائص اهتزاز عالية التردد ومنخفضة السعة مصممة خصيصًا للمواد ذات الحبيبات الدقيقة، وكفاءة نزح المياه العالية، والرطوبة المنخفضة.
-
هيكل اهتزاز منخفض فريد من نوعه: يوجد المثير الاهتزازي تحت صندوق الغربال، ومساحة صيانة كبيرة، وسهلة الف ك، مما يقلل بشكل كبير من وقت الصيانة وتكاليف القوى العاملة، وموثوقية المعدات أعلى.
-
عملية مستقرة وموثوقة: إنها تعتمد اقتران شريط مرن وناقل اقتران عالمي، مع أداء عازل جيد وتأثير صغير على المحرك ؛ الهيكل هو التصميم الأمثل، مع حمولة ديناميكية صغيرة وعمر تشغيل طويل.
-
قدرة المعالجة الكبيرة: مع المعلمات الديناميكية المحسنة وهيكل سطح الشاشة، فإن قدرة المعالجة لكل وحدة مساحة أعلى من قدرة الشاشة الاهتزازية العادية.
-
توفير الطاقة وحماية البيئة: يتم تقليل المحتوى المائي للمواد بعد نزح المياه، مما يقلل من تكلفة النقل وصعوبة المعالجة اللاحقة، ويحقق إنتاجًا موفرًا للطاقة وحماية البيئة.
مجالات التطبيق النموذجية
-
صناعة الفحم: نزح المياه من ملاط الفحم في منجم الفحم، ونزح المياه وإزالة المواد من مركزات الفحم ومخلفات الفحم في مصنع تضميد الفحم.
-
مناجم المعادن: نزح المياه من المخلفات في مصنع تضميد الخام، وتركيز ونزع الماء من التركيزات ونزح المياه.
-
صناعة حماية البيئة: حمأة الأنهار، ومعالجة نزح المياه من الحمأة الصناعية.
-
مجالات أخرى: نزح المياه وتصنيف رمل الكوارتز والجرافيت والبوكسيت والمواد غير المعدنية الأخرى.
جدول المعلمات الفنية
| الطراز |
عدد الطبقات |
حجم المنخل (مم) |
حجم التغذية (مم) |
السعة (طن/ساعة) |
سعة مزدوجة (مم) |
نوع المحرك |
قوة المحرك (كيلوواط) |
الحمل الديناميكي للنقطة المحورية (نيوتن) |
| GPS1025 |
1 |
0.1-0.5 |
<50 |
15 |
4-6 |
Y100L2-4 |
3×2 |
±500 / ±2500 |
| GPS1230 |
1 |
0.1-0.5 |
<50 |
20 |
4-6 |
Y100L2-4 |
3×2 |
±720 / ±3600 |
| 2GPS1230 |
2 |
0.1-0.5 |
<50 |
25 |
4-6 |
Y100L2-4 |
3×2 |
±800 / ±4000 |
| GPS1236 |
1 |
0.1-0.5 |
<50 |
25 |
4-6 |
Y132S-4 |
5.5×2 |
±800 / ±4000 |
| 2GPS1260 |
2 |
0.1-0.5 |
<50 |
60 |
2-4 |
Y132S-4 |
5.5×2 |
±420 / ±2100 |
| GPS1431 |
1 |
0.1-0.5 |
<50 |
30 |
4-6 |
Y132S-4 |
5.5×2 |
±1100 / ±5500 |
| GPS1531 |
1 |
0.1-0.5 |
<50 |
35 |
4-6 |
Y132S-4 |
5.5×2 |
±1100 / ±5000 |
| GPS1830 |
1 |
0.1-0.5 |
<50 |
45 |
4-6 |
Y132S-4 |
5.5×2 |
±1800 / ±9000 |
ملاحظة: في الحمل الديناميكي للنقطة المحورية، يكون حمل العمل هو القيمة أثناء التشغيل العادي، والحمل الديناميكي الأقصى هو قيمة الذروة التي قد تحدث أثناء بدء التشغيل / الإغلاق.
لماذا تختار شاشتنا الاهتزازية عالية التردد؟
-
الأصالة الفنية: هيكل الاهتزاز السفلي يحل مشكلة الصناعة المتمثلة في الصيانة غير الملائمة لنوع الاهتزاز العلوي التقليدي، كما تم تحسين الموثوقية بشكل كبير.
-
أداء ممتاز: تم تحسينه لمشاكل نزح المياه من الحبوب الدقيقة، ويمكنه تقليل رطوبة المنتج بشكل فعال وتحسين الكفاءة الاقتصادية.
-
قوي ومتين: يضمن الهيكل المحسّن وتصميم نظام النقل التشغيل المستقر طويل الأجل للمعدات في ظل ظروف العمل المعاكسة ومعدل الفشل المنخفض.
-
خدمة شاملة: وفقًا لخصائص المواد الخاصة بالعميل ومتطلبات القدرة الإنتاجية الخاصة بالعميل، لتوفير أنسب اختيار للنموذج والدعم الفني.
