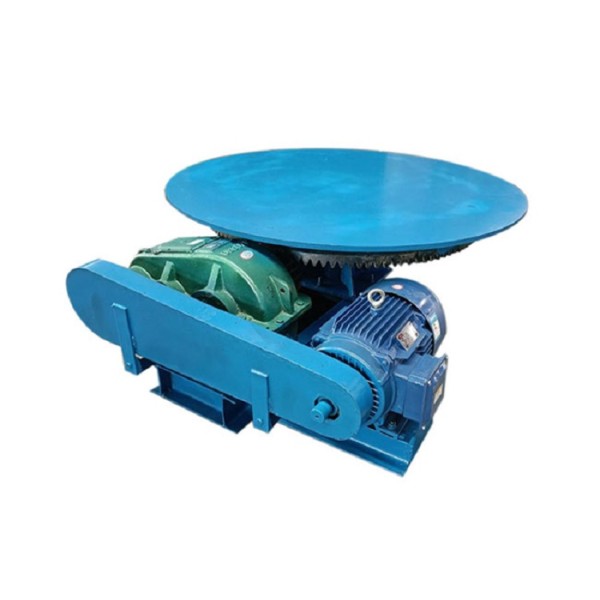

نظرة عامة على المغذي القرصي
مغذي القرص من سلسلة ZC هو نوع من معدات التغذية المستمرة والموحدة المستخدمة للتعامل مع المواد المسحوقية والحبيبية والكتل الصغيرة. يحقق التحكم الدقيق في كمية التغذية من خلال العمل التآزري للقرص الدوار والكاشطة الثابتة، ويصبح جهاز التغذية الرئيسي في العديد من العمليات الصناعية بفضل تشغيله المستقر، وتعديله المرن وخصائصه القوية في تحمل الأحمال.
المعدات متوفرة في نموذجين: النوع المفتوح مناسب للمواد الجافة والسائبة؛ والنوع المغلق مصمم خصيصًا للمواد ذات المحتوى العالي من الحمأة والرطوبة العالية واللزوجة الق وية، والتي يمكن أن تمنع بشكل فعال التصاق الغبار والجدار. ويستخدم على نطاق واسع في مصانع معالجة المعادن والمصاهر ومصانع الأسمنت ومناجم الرمل والمسابك الميكانيكية، وعادة ما يتم تركيبه أسفل القادوس لتغذية المواد بالتساوي إلى العملية التالية.
مبدأ عمل مغذي القرص
-
تراكم المواد: تدخل المادة السائبة في أسطوانة الاستقبال من القادوس العلوي وتتراكم على سطح القرص الدوار على طول جدار الأسطوانة بوزنها.
-
الضبط الأولي: من خلال ضبط الفجوة بين الغلاف والقرص، يمكن التحكم في زاوية التراص الطبيعية للمادة على سطح القرص، مما يؤثر مبدئيًا على كمية المواد التي سيتم تلقيمها.
-
الكشط والتلقيم: يدور القرص بسرعة ثابتة مدفوعًا بجهاز القيادة، ويتم كشط المواد المتراكمة على سطح القرص وكشطها بعيدًا عن القرص بواسطة مكشطة التفريغ الثابتة، وتسقط في قادوس الاستقبال بالأسفل.
-
تحكم دقيق: من خلال ضبط الفجوة بين مكشطة التفريغ والقرص أو تغيير سرعة دوران القرص، يمكن تحقيق تحكم دقيق ومرن في كمية التغذية.
مسار القيادة: المحرك ← عجلة السير ← المخفض الدودي ← دوران القرص.
المزايا والخصائص الأساسية لوحدة التغذية بالقرص
| مزايا الأداء |
مزايا الهيكل والتشغيل |
| ✅ تغذية موحدة ومستقرة: يوفر القرص الدوار تدفقًا مستمرًا وخاليًا من النبض للمواد، مما يضمن التشغيل المستقر للعمليات اللاحقة. |
ضبط مرن ودقيق: يمكن التحكم في حجم التغذية بسهولة ودقة عن طريق ضبط ارتفاع الغلافوموضع الكاشطة دون إيقاف الماكينة. |
| ✅ مجموعة واسعة من التطبيقات: يمكنها التعامل مع مجموعة واسعة من المواد من المسحوق إلى الكتل الصغيرة (حتى 50 مم )، مثل الخامات والخبث والحجر الجيري والطين وما إلى ذلك. |
✅ هيكل بسيط وقوي: تصميم هيكلي بسيط، وقدرة تحمل كبيرة، وتشغيل سلس وموثوق، وقدرة قوية على التكيف مع ظروف العمل القاسية. |
| ✅ الختم الجيد (النوع المغلق): يمكن للنموذج المغلق التحكم بفعالية في الغبار، ومناسب للمواد اللزجة ومتعددة الرطوبة. |
✅ سهولة التشغيل والصيانة: التشغيل البسيط، التشغيل السلس؛ عبء عمل الصيانة اليومية الصغيرة، تكلفة صيانة منخفضة. |
| ✅ كفاءة عالية وتوفير الطاقة: مقاومة تشغيل منخفضة واستهلاك منخفض للطاقة وتأثير توفير الطاقة الملحوظ. |
✅ تركيب مريح: يمكن تعليقها وتركيبها تحت القادوس، مع مساحة صغيرة وتخطيط مرن. |
جدول المعلمات التقنية الرئيسية لوحدة التغذية القرصية من سلسلة ZC
| الطراز |
قطر القرص (مم) |
سرعة دوران القرص (ص/دقيقة) |
الحد الأقصى لحبيبات التغذية (مم) |
قدرة التغذية (طن/ساعة) |
قوة المحرك (كيلوواط) |
الوزن (كجم) |
| ZC300 |
ZC300 |
10 |
20 |
≤ 3.6 |
0.75 |
115 |
| ZC800 |
800 |
9 |
20 |
≤ 8.0 |
1.1 |
195 |
| ZC1000 |
1,000 |
9 |
20 |
≤ 12 |
1.5 |
263 |
| ZC1200 |
1200 |
7 |
20 |
≤ 18 |
1.5 |
1.5 |
| ZC1500 |
1500 |
7 |
20 |
≤ 22 |
3 |
755 |
| ZC2000 |
2000 |
6 |
20 |
≤ 80 |
(Y132S-4، 5.5 كيلوواط تقريبًا) |
- ≤ 80 (Y132S-4، 5 كيلو وات تقريبًا) |
ملاحظة: قد تختلف سعة التغذية وفقًا لخصائص المواد (الكثافة والرطوبة والسيولة) وحالة الضبط، والجدول هو القيمة المرجعية القصوى. يُستدل على أن طاقة المحرك zc2000 تبلغ حوالي 5.5 كيلو وات وفقًا للطراز.
سيناريوهات التطبيق
-
مصانع معالجة/صهر المعادن: تغذية موحدة للمواد إلى المطاحن الكروية والكسارات وغيرها.
-
مصنع الأسمنت: تغذية مطحنة الخام أو مطحنة الأسمنت أو ماكينة التعبئة.
-
الصناعة الكيميائية/المعدنية: نقل المواد الخام مثل الحجر الجيري والجبس والخبث، إلخ.
-
المسبك: التغذية الكمية للرمل المصبوب.
-
أي عملية تتطلب تغذية مستمرة وموحدة وقابلة للتعديل.
مغذي القرص من سلسلة ZC عبارة عن معدات تغذية حجمية كلاسيكية وموثوقة واقتصادية. إنها ليست مغذيات الوزن الأكثر تقدمًا، ولكن بساطتها وموثوقيتها وقدرتها على التكيف مع المواد القاسية جعلتها لا يمكن الاستغناء عنها في العديد من المجالات الصناعية. بالنسبة للتطبيقات التي تتطلب تغذية مستقرة وقابلة للتعديل ومستمرة دون متطلبات قصوى لدقة التغذية، فإن المغذي القرصي هو دائمًا الخيار الأمثل الفعال من حيث التكلفة.
