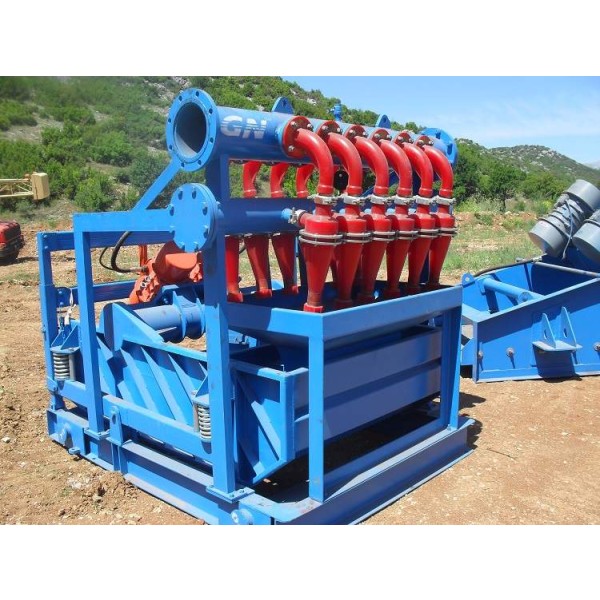

هيدروسيكلون

نظرة عامة على الأعاصير المائية

الإعصار الهيدروسيكلوني هو نوع من معدات معالجة المعادن عالية الكفاءة التي تستخدم قوة الطرد المركزي لتصنيف وفصل وتركيز وإزالة الشحوم. وتتمثل وظيفتها الرئيسية في فصل الجزيئات الخشنة والأثقل من الملاط، والتي تستخدم على نطاق واسع في جميع أنواع مصانع معالجة المعادن، وهي واحدة من المعدات الأساسية لتحقيق تصنيف جزيئات الخام وفقًا لحجم الجسيمات.

المبدأ الأساسي هو أن الملاط يدخل إلى الحاوية المخروطية على طول خط المماس تحت ضغط مرتفع، مما يولد حركة دورانية قوية، ويتم فصل الجسيمات ذات الأحجام المختلفة بواسطة قوى الطرد المركزي المختلفة. وتتميز بمزايا كبيرة من حيث الهيكل البسيط، وقدرة المعالجة الكبيرة، وكفاءة التصنيف العالية، والبصمة الصغيرة وما إلى ذلك.

هيكل الإعصار المائي ومبدأ العمل

1- التركيب الهيكلي:

• الأسطوانة الأسطوانية: الجزء العلوي أسطواني الشكل، وجدار الأسطوانة مجهز بمنفذ تغذية عرضي.

• الحاوية المخروطية: الجزء السفلي مخروطي الشكل، ويؤثر حجم الزاوية المخروطية على دقة الفصل وقدرة المعالجة.

• أنبوب الفائض: يقع في الجزء العلوي من مركز الأسطوانة، ويستخدم لتفريغ الفائض الذي يحتوي على جسيمات دقيقة (الفائض).

• فوهة غرق الرمال (تحت التدفق): تقع في الجزء السفلي من المخروط، وتستخدم لتفريغ الرمال الغارقة التي تحتوي على جسيمات خشنة (تحت التدفق).

• بطانة مقاومة للاهتراء: غالبًا ما تكون الأجزاء الرئيسية (مثل المغذي، والجدار الداخلي، وغاطس الرمل) مبطنة بمطاط مقاوم للاهتراء أو كربيد السيليكون أو البولي يوريثين لإطالة عمر الخدمة.

2- مبدأ التشغيل:
تحت الضغط (عادة ما يكون 0.05-0.25 ميجا باسكال) الذي توفره مضخة الرمل، يتم إطلاق الملاط في الإعصار الحلزوني من فتحة التغذية العرضية بسرعة عالية (حوالي 5-12 م/ث)، مما يشكل إعصارًا حلزونيًاخارجيًا (لأسفل)وداخليًا (لأعلى ) قويًا.

• الجسيمات الخشنة/الثقيلة: يتم قذفها نحو جدار الماكينة تحت تأثير قوة الطرد المركزي الضخمة، وتتحرك إلى أسفل مع الإعصار الحلزوني الخارجي، ويتم تفريغها في النهاية من فوهة الترسيب في الأسفل.

• الجسيمات الدقيقة/الخفيفة: نظرًا لقوة الطرد المركزي الصغيرة، فإنها تشكل إعصارًا داخليًا في منطقة الضغط المنخفض المركزية، وتتحرك لأعلى ويتم تفريغها من خلال أنبوب الفائض.

مجالات التطبيق الرئيسية للأعاصير المائية

تُستخدم الأعاصير المائية بشكل رئيسي في العمليات التالية في عملية الإثراء:

1. الطحن والتصنيف بدائرة مغلقة على مرحلة واحدة/مرحلتين بدائرة مغلقة: إنه التطبيق الرئيسي لتشكيل دورة دائرة مغلقة مع المطاحن الكروية لفصل المنتجات ذات الحبيبات الدقيقة المؤهلة في الوقت المناسب وإعادة الحبوب الخشنة لإعادة الطحن.

2. إعادة طحن وتصنيف الخام المركز/الخام الوسيط: تصنيف عالي الكفاءة للمنتجات الوسيطة لإعادة طحنها.

3. عملية إزالة الترسيب: إزالة حمأة الخام التي تؤثر على تأثير الفرز قبل الفرز، أو إزالة المياه وتركيز المنتجات بعد الفرز.

4. التخلص من المخلفات:

   • السد والردم: يتم تصنيف المخلفات، وتستخدم المخلفات الخشنة كمادة سد، ويتم تصريف الطين الناعم إلى نهاية مخزن المخلفات.

   • ملء الذيل بالكامل: كمعدات ما قبل الردم، وفصل الرمال الخشنة لتقليل حمل معدات نزح المياه اللاحقة.

مزايا ومساوئ الأعاصير المائية

اختيار النموذج والملخص

هناك العديد من المواصفات الخاصة بالإعصار المائي (المواصفات الشائعة هي Φ50، Φ75، Φ100، Φ125، Φ150، Φ200، Φ250، Φ300، Φ350، Φ500، Φ660، إلخ)، والتي يمكن اختيارها كوحدة واحدة أو وحدة متوازية أو وحدة ترادفية وفقًا لمتطلبات العملية من قدرة المعالجة، ودقة التدفق الزائد، وتركيز الترسيب وما إلى ذلك. الاختيار الصحيح هو الفرضية الأساسية لضمان وصولها إلى حالة العمل المثلى.

يعتبر الإعصار المائي من معدات التصنيف الرئيسية التي لا غنى عنها في مصنع معالجة المعادن الحديث. وعلى الرغم من مشاكل التآكل واستهلاك الطاقة، إلا أن كفاءتها الممتازة في التصنيف، وتطبيقها المرن وتكلفتها المنخفضة تجعلها تلعب دورًا لا غنى عنه في مجالات الطحن بالدائرة المغلقة، وإزالة الترسبات ومعالجة المخلفات، وهي أداة مهمة لتعزيز الكفاءة الاقتصادية والمؤشر التقني لعملية التخصيب بأكملها.
