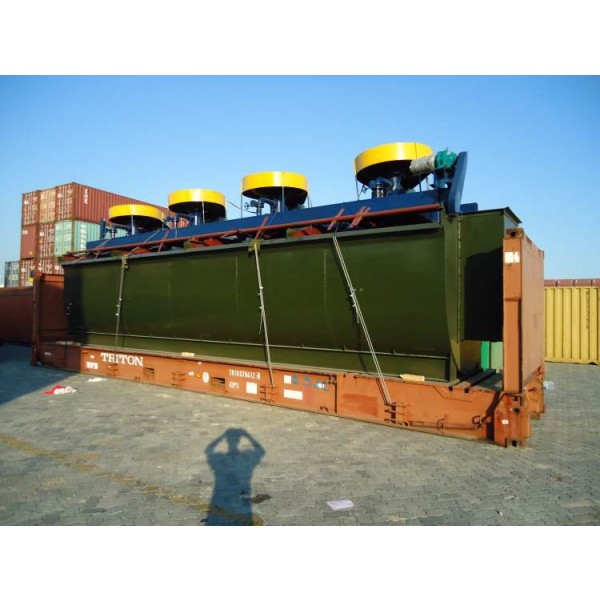

وحدة التعويم من نوع XCF-KYF (نوع التحريك الميكانيكي الهوائي) نظرة عامة على المنتج
وحدة التعويم XCF-KYF هي حل تعويم موفر للطاقة لمصنع معالجة المعادن الحديث واسع النطاق، والذي يتكون من آلة التعويم XCF (الطين ذاتي الامتصاص) و KYF (التغذية بالتيار المباشر). تعتمد الوحدة خزانًا مبتكرًا على شكل حرف "U" وتصميم المكره المخروطي منخفض السرعة ذو القطر الكبير، مما يحقق تدفقًا بسيطًا بتكوين أفقي ولا حاجة لمضخات الرغوة. تتميز الوحدة بمزايا كبيرة مثل قدرة المعالجة الكبيرة، وانخفاض استهلاك الطاقة، وانخفاض استهلاك المواد الكيميائية، وسهولة التشغيل والصيانة، وما إلى ذلك، مما يجعلها خيارًا مثاليًا لعمليات التخشين والكنس في مصانع معالجة المعادن على نطاق واسع.
مبدأ العمل التآزري للوحدة
تحقق وحدة XCF-KYF كفاءة عالية من خلال التنسيق المثالي بين نوعي الخزان:
-
شفط الطين وبدء التشغيل: يمكن لآلة التعويم من نوع XCF كخزان شفط، مع هيكلها الفريد من نوعه من حيث المكره، أن تمتص الطين والرغوة ذاتيًا من المرحلة السابقة دون الحاجة إلى تكوين مضخات الرغوة، وذلك لبدء التدفق الأفقي لدائرة التعويم بأكملها.
-
التهوية والفرز: تعتمد ماكينة التعويم من نوع KYF كخزان تيار مستمر على هواء منخفض الضغط يتم توفيره بواسطة منفاخ خارجي، والذي يتم تغذيته بشكل موحد من خلال موزع الهواء الوسيط. تقوم المكرهة المخروطية ذات القطر الكبير بإجراء خلط قوي، مما يولد عددًا كبيرًا من فقاعات الهواء الدقيقة لتحقيق فصل فعال للمعادن.
-
نقل الملاط المعد ني: يتدفق الملاط المعدني بشكل طبيعي في الوحدة من خلال الاعتماد على فرق مستوى السائل الذي يشكله التكوين الأفقي، مع تدفق سلس واستهلاك منخفض للغاية للطاقة.
-
تجميع الرغوة: يتم كشط الرغوة المعدنية بثبات بواسطة آلية الكاشطة للحصول على المنتج المركز.
مزايا المنتج الأساسية
| التصميم الهيكلي ومزايا التدفق |
الأداء والمزايا الاقتصادية |
| تصميم تآزري أصلي: يكمل التصميم التآزري الأصلي: يكمل كل من نظام XCF ذاتي التحضير ونظام KYF DC مزايا بعضهما البعض، مما يشكل دائرة ضخ عالية الكفاءة. |
تأثير كبير في توفير الطاقة: يمكن أن يوفر تصميم المكره ذو القطر الكبير والسرعة المنخفضة الطاقة بنسبة 30-50% مقارنة بآلة التعويم التقليدية. |
| "جسم الخزان على شكل حرف U: دوران جيد للطين، مما يمنع بشكل فعال ترسب الرمال وتراكم الخام. |
انخفاض استهلاك المواد الكيميائية: يمكن أن يوفر الدوران الممتاز للطين وأداء تشتت الهواء 10-15% من المواد الكيميائية. |
| التكوين الأفقي: التدفق البسيط، وتكوين المصنع المدمج، والاستثمار الرأسمالي المنخفض. |
قدرة معالجة ضخمة: حجم كبير من الخزان الواحد، مناسب بشكل خاص لمصنع تضميد الخام الحديث واسع النطاق. |
| نظام المكره عالي الكفاءة: المكره المخروطي + الدوار ذو الشفرة القصيرة، قوة خلط قوية، تآكل منخفض وعمر طويل. |
معدل استرداد مرتفع: مستوى الطين المستقر والتهوية المنتظمة يضمنان معدل استرداد فصل مرتفع. |
| مضخة الرغوة الحرة: خزان XCF ذاتي التحضير للطين ذاتي التحضير، مما يقضي تمامًا على معدل الفشل المرتفع لمضخة الرغوة وتكاليف صيانتها. |
تشغيل مستقر: درجة عالية من الأتمتة، وسهولة التشغيل والتحكم، وتشغيل موثوق للغاية. |
جدول المعلمات التقنية لآلة التعويم من النوع XCF (خزان الاستنشاق)
| الطراز |
الحجم الفعال (م³) |
قدرة المعالجة (م³/دقيقة) |
قطر المكره (مم) |
سرعة المكره (ص/دقيقة) |
الحد الأقصى لحجم التعبئة (متر مكعب/دقيقة م²-دقيقة) |
قوة محرك الخلط (كيلوواط) |
وزن الخزان الواحد (كجم) |
| XCF-1 |
1 |
0.2 - 1.0 |
400 |
358 |
2.0 |
5.5 |
1154 |
| XCF-2 |
2 |
0.4 - 2.0 |
470 |
331 |
2.0 |
7.5 |
1659 |
| XCF-3 |
3 |
0.6 - 3.0 |
540 |
540 266 |
2.0 |
11 |
2259 |
| XCF-4 |
4 |
1.2 - 4.0 |
620 |
215 |
2.0 |
15 |
2669 |
| XCF-8 |
8 |
3.0 - 8.0 |
720 |
185 |
2.0 |
22 |
4435 |
| XCF-16 |
16 |
4.0 - 16.0 |
860 |
160 |
2.0 |
37 |
6568 |
| XCF-24 |
24 |
4.0 - 24.0 |
950 |
153 |
2.0 |
45 |
8000 |
| XCF-38 |
38.0 - 38.0 |
10.0 - 38.0 |
1050 |
148 |
2.0 |
45 |
11000 |
| XCF-40 |
40 |
10.0 - 38.0 |
1050 |
138 |
2.0 |
55 |
17500 |
| XCF-50 |
50 |
10.0 - 45.0 |
1120 |
110 |
2.0 |
75 |
22000 |
| XCF-70 |
70 |
13.0 - 50.0 |
1200 |
103 |
2.0 |
90 |
26200 |
*ملاحظة: عادةً ما تتطابق معلمات خزان التيار المستمر من نوع KYF مع نفس مواصفات خزان XCF من حيث المكره والطاقة لضمان التدفق السلس. عادةً ما تكون قوة محرك الكاشطة 1.1-1.5 كيلو واط، والمنفاخ عبارة عن معدات داعمة خارجية، والتي يجب اختيارها بشكل منفصل وفقًا لحجم التعبئة الكلي للوحدة، ويجب أن يكون ضغط الهواء ≥ قيمة "ضغط هواء المنفاخ" للطراز المقابل. *مجالات التطبيق الرئيسية
مجالات التطبيق الرئيسية
-
مصنع تضميد خام المعادن غير الحديدية الكبيرة: تخشين وكسح النحاس والرصاص والزنك والموليبدينوم والمعادن الأخرى.
-
فرز خام المعادن الحديدية: عملية تعويم خام الحديد وخام المنجنيز.
-
فرز خام المعادن اللافلزية: الفلوريت، والفوسفوريت، والبوتاس، والباريت، إلخ.
-
تعويم خام المعادن الثمينة: استخلاص معادن الذهب والفضة.
دعم الخدمات الاحترافية
نوفر للعملاء مجموعة كاملة من الخدمات المطابقة للوحدة:
-
تصميم العملية وتكوين الوحدة: وفقًا لطبيعة الخام ومتطلبات السعة الخاصة بك، نقدم مخطط التناسب الأمثل لخزان XCF و KYF وتصميم العملية.
-
التركيب والتشغيل: المهندسون ذوو الخبرة مسؤولون عن التركيب والتشغيل في الموقع لضمان تحقيق الوحدة لأفضل أداء.
-
تقييم توفير الطاقة وتحسينها: توفير تحليل احترافي لاستهلاك الطاقة لمساعدة العملاء على تحقيق أقصى قدر من فوائد توفير الطاقة.
-
توريد قطع الغيار: توريد قطع الغيار: توريد طويل الأجل للدافعة الأصلية، والجزء الثابت، ومشتت الهواء وأجزاء التآكل الأساسية الأخرى لضمان التشغيل المستقر طويل الأجل للمعدات.
تمثل وحدة التعويم من نوع XCF-KYF اتجاه الكفاءة العالية وتوفير الطاقة في تكنولوجيا التعويم الحالية، ويجمع تصميمها الذكي بين مزايا نوعي الخزان في نوع واحد، مما يحقق للعملاء فوائد تشغيلية كبيرة ومزايا من حيث التكلفة. يعد اختيار وحدة XCF-KYF خيارًا حكيمًا لبناء مصنع حديث وذكي ومنخفض التكلفة لمعالجة المعادن.
