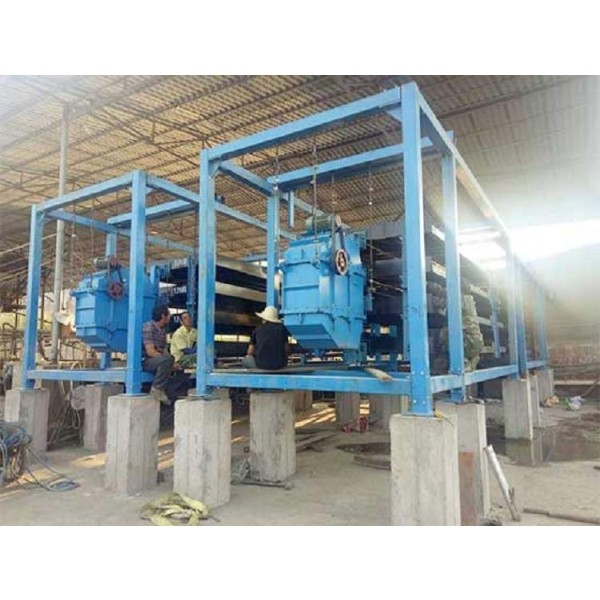

طاولة اهتزاز من نوع الرفع متعدد الطوابق

نظرة عامة على المنتج

تُعد طاولة الاهتزاز متعددة الطبقات منتج ترقية مكثف وذكي لطاولة الاهتزاز التقليدية ذات 6 طبقات، من خلال التصميم المبتكر لتراكب الطبقات المتعددةوهيكل رأس القصور الذاتي المعلق، مع الاحتفاظ بدقة الفرز العالية للغاية لطاولة الاهتزاز، فهي تحسن بشكل كبير من قدرة المعالجة لكل وحدة مساحة وتقلل من تعقيد التركيب والصيانة. تُستخدم هذه المعدات على نطاق واسع في عمليات التخشين والتركيز والكنس لمجموعة واسعة من المعادن الفلزية وغير الفلزية مثل التنجستن والقصدير والتنتالوم والنيوبيوم والذهب والحديد والمنجنيز والفحم، إلخ. وهي خيار مثالي لمصانع معالجة المعادن الحديثة لتحقيق إنتاج مكثف وفعال.

مبدأ العمل الأساسي

ترث طاولة الاهتزاز متعددة الطبقات مبدأ الفرز الخاص بطاولة الاهتزاز التقليدية: على السرير المائل، تخضع جسيمات الخام للتأثيرات المشتركة للجاذبية، والدفع المائي المستعرض، وقوة القصور الذاتي والاحتكاك الناتج عن الحركة الترددية غير المتماثلة للسرير، ويتم فرزها بدقة إلى طبقات وأحزمة وفقًا للجاذبية النوعية وحجم الجسيمات. يتم توزيع جسيمات الخام المختلفة في شكل مروحة على طول المسارات الخاصة بكل منها، ويتم فصلها في النهاية إلى مركزات وخام وسطي ومخلفات. ويكمن ابتكارها الأساسي في تحسين الهيكل الميكانيكي، الذي يكدس عموديًا ثلاث أو أربع طبقات من الأسِرَّة ويتم تشغيله بشكل موحد بواسطة مصدر طاقة واحد، مما يحقق مضاعفة الكفاءة.

مزايا المنتج ومميزاته

• استخدام مساحة عالية وقدرة معالجة كبيرة: باعتماد التخطيط الرأسي لثلاث أو أربع طبقات من الأسرة، تتضاعف قدرة المعالجة (حتى 3-4 مرات من طاولة الاهتزاز أحادية الطبقة)، مما يوفر مساحة أرضية المصنع بشكل كبير ويقلل من تكلفة البنية التحتية.

• التشغيل السلس، لا حاجة إلى أساس ضخم: اعتماد رأس السرير بالقصور الذاتيوالهيكل المعلق، القوة الرأسية ذاتية التوازن، لا توجد قوة اهتزاز رأسية ولا قفز، يمكن تثبيتها مباشرة على الأرضية عالية المستوى أو قوس خفيف الوزن، لا حاجة إلى أساس معقد وضخم.

• موفرة للطاقة وفعالة ومرنة التعديل:

  • يتميز التصميم المعلق باستهلاك صغير لطاقة الاحتكاك واستهلاك منخفض لطاقة التشغيل.

  • يمكن لوحدة التحكم في سرعة تحويل التردد تحقيق الضبط غير المتدرج للسكتات الدماغية بسهولة والتكيف بسرعة مع المواد المعدنية المختلفة.

  • يمكن تغيير السكتة الدماغية عن طريق استبدال ثقل الموازنة، سهل التشغيل.

• سطح سرير متين وسهولة الصيانة:

  • يتميز سطح السرير البلاستيكي المقوى بالألياف الزجاجية مع شرائط سرير الطبقة المقاومة للتآكل بمزايا مقاومة التآكل، ومقاومة الماء، ومقاومة التآكل، وعدم التشوه، وما إلى ذلك، وله عمر خدمة طويل.

  • يتم تثبيت سطح السرير في طبقات على إطار السرير الموحد، وهو سهل التركيب وإلغاء التثبيت، وملائم للصيانة والاستبدال.

• درجة عالية من الأتمتة: الهيكل المدمج وتصميم التحكم الإلكتروني أسهل في الاندماج في عملية الإثراء الآلي.

المعادن القابلة للتطبيق وحجم الحبوب

• المعادن القابلة للتطبيق: التنغستن والقصدير والتنتالوم والنيوبيوم والذهب والحديد والمنجنيز والكروم والتيتانيوم والرصاص والزنك والفحم، إلخ.

• نطاق حجم الجسيمات الفعال:

  • الطبقة الرملية الخشنة: 2 - 0.5 مم

  • طبقة الرمل الناعم: 0.5 - 0.074 مم

  • طبقة الطين: < 0.074 مم

  • *عند معالجة التنجستن والقصدير، يكون نطاق حجم جسيمات الاسترداد الفعال 2 - 0.022 مم.

جدول المعلمات الفنية

ملاحظة: تتوفر أشكال مختلفة لمقاطع الأخدود (مستطيل، موجة سن المنشار، مثلث) عند الطلب.

لماذا تختار طاولة الاهتزاز المعلقة متعددة الطبقات؟

• تكثيف الاستثمار: من خلال المساحة واستهلاك الطاقة لوحدة واحدة، يمكن الحصول على قدرة معالجة ثلاث إلى أربع هزازات عادية، والتي تتمتع بنسبة عالية جدًا من الاستثمار إلى الفائدة.

• مرونة التركيب: متطلبات منخفضة جدًا لأساس التركيب، ومناسبة بشكل خاص لتحويل المصانع القديمة أو المصانع ذات المساحة المحدودة أو منصات الإثراء المتنقلة (مثل سفن التعدين).

• التحكم الذكي: إن تطبيق تكنولوجيا تحويل التردد يجعل تعديل العملية أكثر دقة وملاءمة، ويلبي الطلب على الإثراء الدقيق.

• موثوقية ومتانة: يضمن السرير البلاستيكي المقوى بالألياف الزجاجية والهيكل الميكانيكي المحسّن التشغيل المستقر طويل الأجل وتكلفة صيانة منخفضة.
